料位計簡介

料位計是指對容器中固體物料高度的變化進行實時檢測的儀表。
料位計也稱為料位變送器、料位控制器、料位儀、物位計等。

料位檢測

對儲倉中固體塊料或粉料表面位置的測量，以了解儲倉中所儲物質的數量。
火力發電廠中需要檢測原煤斗及煤粉倉中煤塊和煤粉的位置。
以往多采用簡單的重錘探測式料位計來檢測料位，現在則采用自動重錘探測式料位計、核輻射式料位計和超聲波料位計來檢測料位。
粒位檢測在現代選煤廠生產自動化過程中具有重要的作用。可以估算出容器中所儲物料的體積或重量，使其保持在要求的一定高度，或?qū)λ纳舷聵O限位置進行報警，連續監視或調節容器中流入與排出物料的平衡。
選煤廠常用的可自動連續檢測煤倉料位的儀表為電極式、超聲波式、重錘式、微波式和稱重式料位計。

常用料位計

自動重錘探測式料位計

它由伺服電機、懸有重錘的鋼絲繩、料位發信裝置以及帶微機的顯示儀表所組成。起動后，微機發出降錘信號，伺服電機轉動放下重錘，當重錘碰到料面后，發信器發出信號給微機，使重錘停止下降并發出升錘信號，電機反轉使重錘上升，并發出料位信號值給顯示儀表。
重錘升至倉頂后電機停轉，經一段延時后再重復上述動作。顯示儀表上還有料位上、下限報警發信等裝置。

核輻射式

料位計測量系統如圖示。儲倉下側裝有γ射線輻射源，儲倉上側裝有γ射線接收器，隨著料面高度變化，γ射線穿過料層后的強度也不同，接收器檢測出射入的γ射線強度并通過顯示儀表顯示出料位高度。

超聲波式料位計

儲倉頂部對著料面裝有超聲波發生器及接收器。發生器發出的超聲波經空氣層射至料面后就被反射，一部分反射被接收器所接收。
由超聲波發射至接收所經歷的時間乘以聲速就可計算出料位高度。由于空氣溫度高低會影響聲波的傳播速度，因此還需測量空氣溫度以修正聲速。
超聲波料位計適合于測量粒度較大的塊料料位。

料位計分類

1.機械式；
2.電容式；
3.永磁式；
4.射頻導納式；
5.音叉式；
6.振動棒式；
7重錘式。

料位計應用

工藝特點
由于不同的工業生產過程的特點不同，所以料位計需針對不同的工藝條件來確定。為了能夠更明確地分析物位儀表，料位儀表的工作原理、特點和應用環境，必須對物位測量的工藝要求進行明確分析。
首先我們來分析液位測量的工藝特點：
1.液面是規則表面。但當液體流進、流出時容易產生波動或生產過程中出現起泡、沸騰等變化時同樣也會產生波動。
2.容器內發生有液體各處密度、黏度或溫度等物理量不均勻的現象。
3.容器內發生有高壓、高溫、液體黏度過大、大量臟污雜質、懸浮物等。
固體物料的物理、化學性質較復雜，如有顆粒狀的、也有粉末狀的，并且有些介質為大小不均勻的顆粒；固體物料的含水量變化、溫度等也是不均勻的變化；料倉振動、料倉形狀不規則等。
測量工藝
1.物料自然堆積會產生堆積傾斜，所以固體物料的料面是不平整的，很難明確料位的準確高度；物料進出時，存在滯留區，影響料位最低位置點的測量。
2.料斗或儲倉中，固體物料內部易存在大的孔隙，形成拱橋。粉料內部易存在小的間隙。前者影響對物料儲量的計算，而后者則在振動或溫度、壓力變化時使物位也隨之變化。
界面測量中常出現的問題是界面不明確，渾濁或泡沫的存在會影響測量結果。此外，容器內攪拌、管道和加熱等設備的存在也會對物位檢測帶來一定的影響，特別是像雷達波、超聲波這些依賴回波信號測量的物位儀表。
優缺點
常見料位計的優缺點如下：

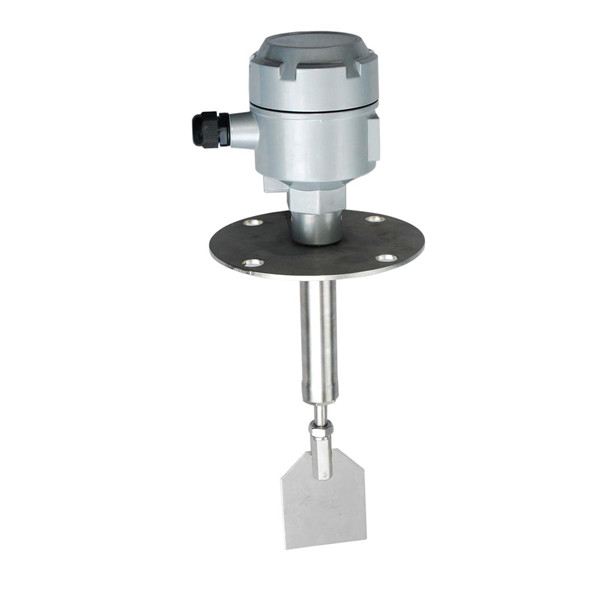

阻旋式料位計
優點：較可靠；
局限：不耐用。
電容式料位計
優點：較耐用；
局限：可靠性較差。
永磁式料位計
優點：可靠、靈敏、耐用；
局限：安裝時需垂直。
超聲波物位計
優點：非接觸。
局限：粉塵影響/凹凸面影響/噪音非接觸式；
雷達料位計
優點：非接觸。
局限：介電常數有要求/粉塵影響/凹凸面影響；
推薦：采用高發射頻率的，四線制的雷達
導波雷達物位計
優點：對某個點的測量。
局限：介電常數有要求/掛料/拉力影響；
激光物位計
優點：非接觸
局限：粉塵影響/凹凸面影響
射頻導納料位計（電容式料位計）
優點：點接觸
局限：介電常數有要求/時漂/溫漂/掛料/拉力；
推薦：建議采用進口的產品
重錘式料位計：分纜式及帶式兩種
優點：直接測量/手動控制
局限：傳統的纜式重錘容易發生斷錘/埋錘/亂繩
推薦：帶式重錘
射線式料位計
優點：非接觸、穩定
局限：有污染/價格高
稱重式料位計
優點：可以測量質量/體積
局限：抗震問題/物料面狀況不知/價格高.
